4K-HDMI输入板卡 HDM-IN-HDMI4-4K
4K-HDMI输入板卡 HDM-IN-HDMI4-4K

4K-HDMI输入板卡 HDM-IN-HDMI4-4K

产品描述

HDMI高清输入板卡，配合4K插卡式矩阵主机使用，采用独立板卡设计，每块板卡支持4路HDMI信号输入，4路立体声音频输入，可灵活应用，最高支持3840x2160@30Hz的数字高清图像传输。



主要特性

1.  4路HDMI-A母接口输入；

2.  支持EDID编辑功能；

3.  兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议；

4.  4路立体声音频输入，10位凤凰接插口，可选择外接音频或内嵌音频；

5.  最大支持分辨率: 3840x2160@30Hz。

  • 产品描述
  • 资料下载

协议

完整支持HDMI1.4协议3D部分，包括支持全部的HDMI1.4协议中主流的3D显示模式，但不包括3D_1080P@120Hz向下兼容HDMI1.3的标准，HDCP1.3协议, DVI1.0协议。

增益

0 dB

像素带宽

165MHz, 全数字

接口带宽

2.25Gbps,全数字（总共6.75Gbps,  每种颜色是2.25Gbps）

最大支持分辨

HDPC: 1920x1200P@60_24bit,

HDTV：1920x1080P@60_36bit,

3DFormat: 1920x1080P@24_36bit;

位时钟抖动(Clock Jitter)

<0.15 Tbit

位上升时间(Risetime )

<0.3Tbit (20%--80%)

位下降时间(Falltime)

<0.3Tbit (20%--80%)

最大传输延时

5nS(±1nS)

HDMI接口

4路HDMI-A母接口

音频接口

4路10位3.5mm凤凰接口

信号电平

T.M.D.S.  2.9V~3.3V

阻抗

50 Ω

EDID

可选默认EDID以及读取功能

协议

完整支持HDMI1.4协议3D部分，包括支持全部的HDMI1.4协议中主流的3D显示模式，但不包括3D_1080P@120Hz向下兼容HDMI1.3的标准，HDCP1.3协议, DVI1.0协议。

增益

0 dB

像素带宽

165MHz, 全数字

接口带宽

2.25Gbps,全数字（总共6.75Gbps,  每种颜色是2.25Gbps）

最大支持分辨

HDPC: 1920x1200P@60_24bit,

HDTV：1920x1080P@60_36bit,

3DFormat: 1920x1080P@24_36bit;

位时钟抖动(Clock Jitter)

<0.15 Tbit

位上升时间(Risetime )

<0.3Tbit (20%--80%)

位下降时间(Falltime)

<0.3Tbit (20%--80%)

最大传输延时

5nS(±1nS)

HDMI接口

4路HDMI-A母接口

音频接口

4路10位3.5mm凤凰接口

信号电平

T.M.D.S.  2.9V~3.3V

阻抗

50 Ω

EDID

可选默认EDID以及读取功能


软件下载：

产品手册：

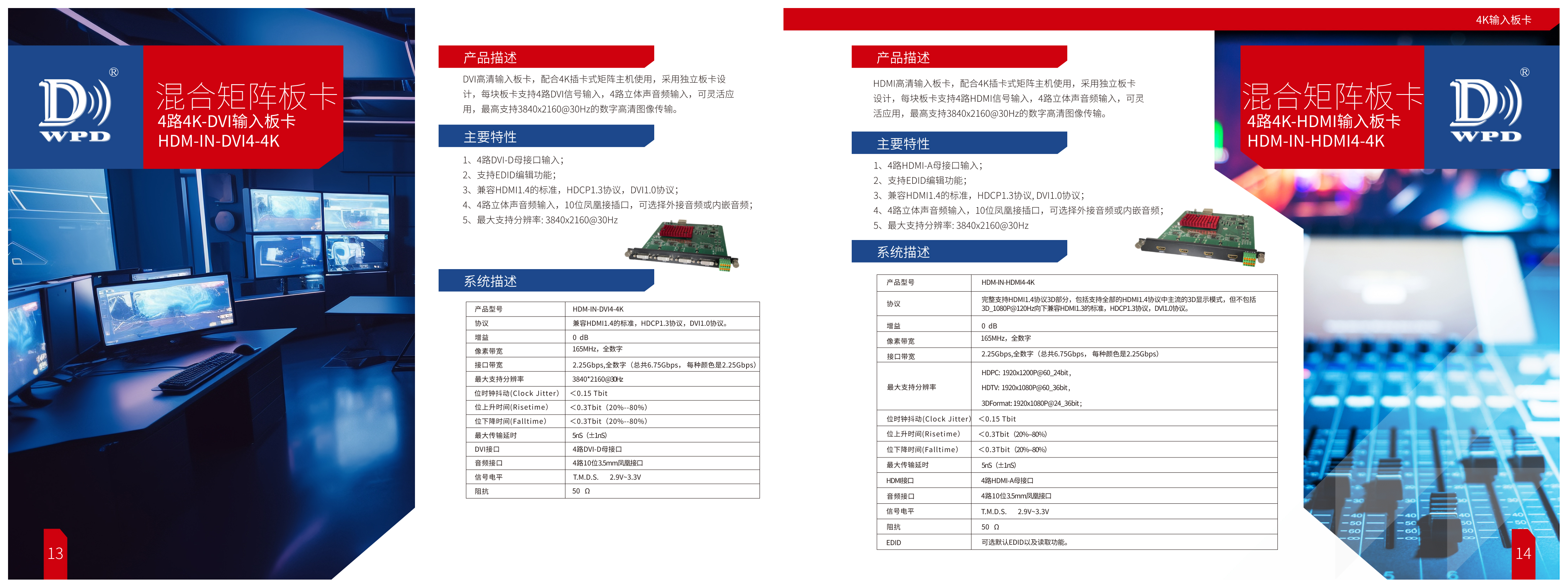

4K-HDMI输入板卡 HDM-IN-HDMI4-4KCgAGbGVRva2AICoJAC8erytqhLI186.jpg
