4K-DVI输出板卡 HDM-OUT-DVI4-4K
4K-DVI输出板卡 HDM-OUT-DVI4-4K

4K-DVI输出板卡 HDM-OUT-DVI4-4K

DVI高清输出板卡，配合4K插卡式矩阵主机使用，采用独立板卡设计，每块卡支持4路DVI信号输出，4路立体声音频输出，可灵活应用，最高支持3840x2160@30Hz的数字高清图像输出。



主要特性

1.   4路DVI-D母接口输出；

2.   4路立体声音频输出，10位凤凰接插口；

3.   兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议；

4.   最大支持分辨率：3840x2160@30Hz。

  • 产品描述
  • 资料下载

协议

兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议。

增益

0 dB

像素带宽

165MHz, 全数字

接口带宽

2.25Gbps,全数字（总共6.75Gbps,  每种颜色是2.25Gbps）

最大支持分辨率

3840*2160@30Hz

位时钟抖动(Clock Jitter)

<0.15 Tbit

位上升时间(Risetime )

<0.3Tbit (20%--80%)

位下降时间(Falltime)

<0.3Tbit (20%--80%)

最大传输延时

5nS(±1nS)

DVI接口

4路DVI-D母接口

音频接口

4路10位3.5mm凤凰接口

信号电平

T.M.D.S.  2.9V~3.3V

阻抗

50 Ω


软件下载：

产品手册：

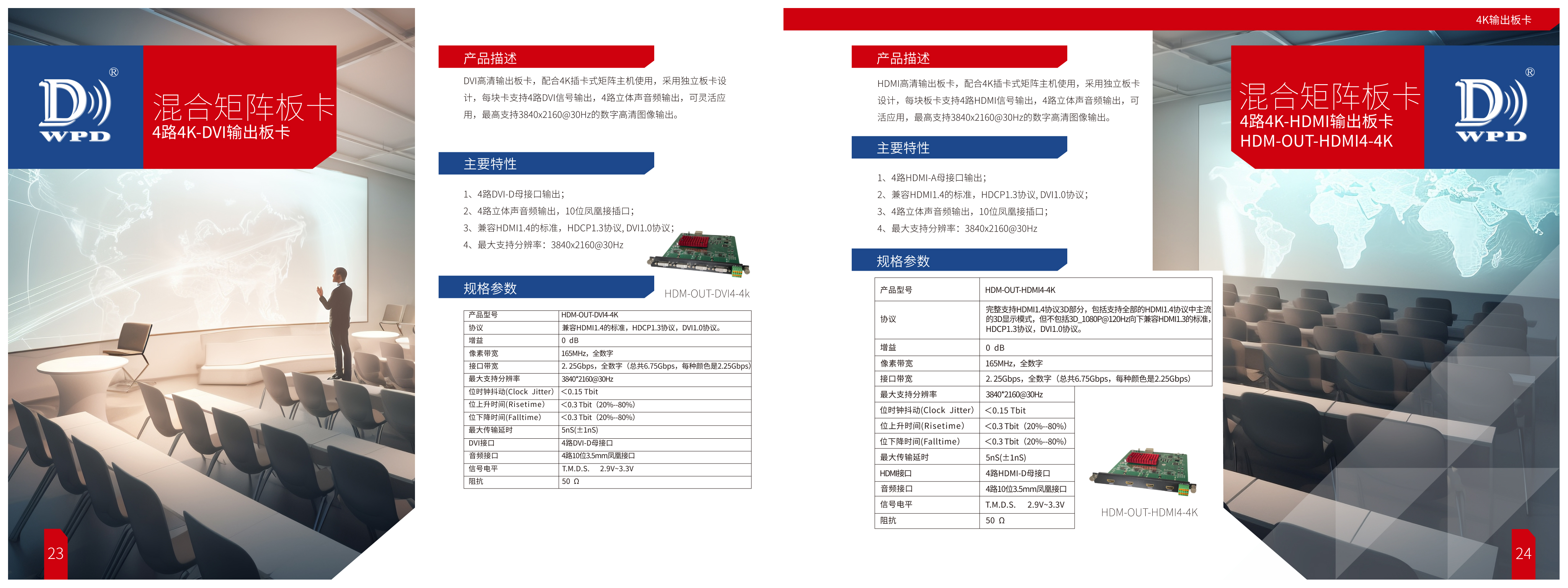

4K-DVI输出板卡 HDM-OUT-DVI4-4K6385190476730791163757859.jpg
